STEEL elektrikerise paigaldamine

Allalaetav STEEL elektrikerise paigaldusjuhend: HUUM STEEL Manual

Kontrolli, kas peakaitsme maksimaalne voolutugevus on vastavuses kerise parameetritega?
Kas STEEL elektrikerise võimsus (kW) on vastavuses leiliruumi ruumalaga (m³)? Kui leiliruumis on isoleerimata tellistest, plaatidest, klaasist või palkidest seinu, tuleks leiliruumi ruumalale liita 1,5 m³iga sellise seina ruutmeetri kohta.

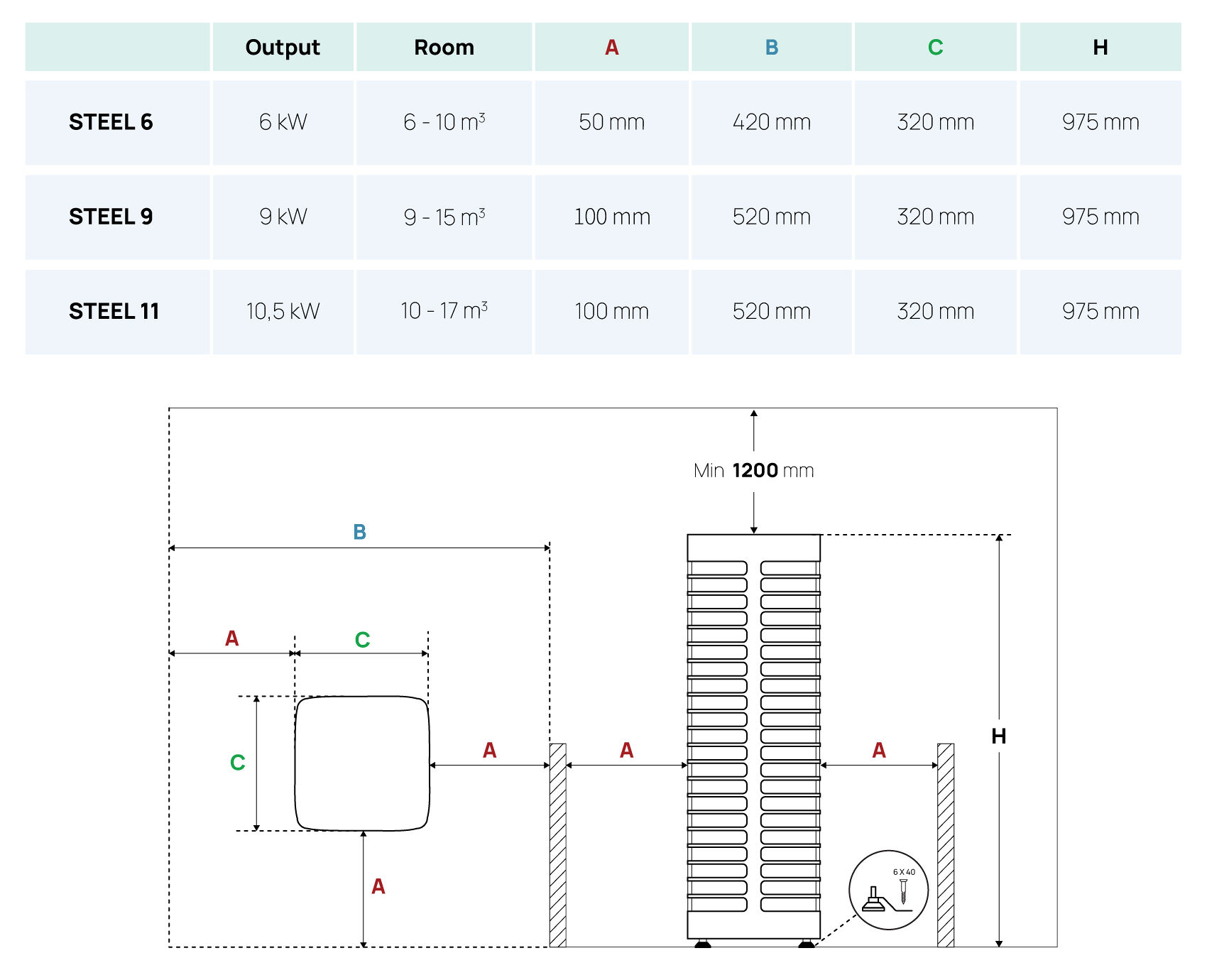

Leiliruumi lae ja seinte minimaalsed ohutuskaugused elektrikerise paigutamisel on toodud Tabelis 1.

STEEL elektrikeris tuleb paigutada nii, et oleks tagatud ohutud vahekaugused süttivate materjalide ja kerise välispindade vahel.

Asukohta valides jälgi, et saaks saunalavale piisavalt lähedale, et laval istudes mugavalt leili visata.
Samal ajal pea silmas, et kerise asukoht ei tekitaks kasutamise ajal ohtlikke olukordi, näiteks, et saunalistel ei oleks vajadust kuumast kerisest liiga lähedalt mööduda.
Kontrolli Tabelist 1 minimaalseid ohutuskauguseid kerise ning leiliruumi lae ja seinte vahel.
Toitekaabli sisendid asuvad kerise põhja all oleval kaanel.
STEEL 6, 9 ja 11 mudelid kinnituvad põranda külge kaasas olevate kronsteinide abil. Paigalda kronstein kerise jala külge all näidatud viisil ja fikseeri oma põranda ehitusele sobiva kruviga (soovitatavalt minimaalselt 6 x 40mm).

Kerise tohib elektrivõrku ühendada ainult serifitseeritud elektrik.

Ühenduskaablina tuleb kasutada kummiisolatsiooniga SIHF-JB või samaväärset tüüpi kaablit. Kerise toitekaablina on keelatud kasutada kuumust mittetaluvat PVC-isolatsiooniga kaablit.
Harutoos peab olema veekindel ja paiknema põrandast kuni 50 cm kõrgusel.
Soovitame ühendada seadme vooluvõrku ilma rikkevoolu kaitsmelülitita.
Vaata Tabelist 2 kaabli ristlõikepindala ja kaitsme maksimaalset voolutugevust.

Tabel 2	Võimsus (kW)	Küttekehad (kW)	Kaitselüliti (A)	Toitekaabel (N x mm²)
STEEL 6	6	2	3 x 10	5 x 1,5
STEEL 9	9	3	3 x 16	5 x 2,5
STEEL 11	10,5	3,5	3 x 16	5 x 2,5

STEEL kerisele sobivad kerisekivid, mille läbimõõt on 3-5 cm. HUUMi keristes soovitame kasutada ümaraid kerisekive, mis täiendavad keriste disaini ja annavad mahedamat leili. Meie tootevalikus on ümarad oliviindiabaasist kerisekivid, mida me müüme 15kg pakkides.
HUUM keristes võib muidugi kasutada ka teiste tootjate kerisekive, kuid soovitame sellisel juhul valiku teha spetsiaalselt keriste jaoks mõeldud kivide seast ning vältida dekoratiivkive, kuna need võivad kergesti puruneda.

Kinnita kaitsepiirde kronsteinid kruvidega puidu külge, jättes sisemise kruvi pingutamata hilisemaks paigaldamiseks.
Ühenda puitprofiilid piirdeks 4 nurga abil.
Aseta kaitsepiire kerisele nii, et kerise välimine sein lukustuks kronsteini külgmiste painete vahele.
Fikseeri piire kruvides kronsteini ja puidu vahel olevad pingutamata kruvid tihedalt kinni.
Painuta (soovitatavalt näpitsatega) kronsteini alumised otsad tihedalt ümber kerise seina, et fikseerida kronsteinide liikumine. Ongi valmis!
Et pikendada kaitsepiirde puidust osade eluiga, hoolda neid regulaarselt hingava puidukaitsevahendiga. Kasuta ainult sauna jaoks mõeldud tooteid! Reeglina piisab kui võtad hoolduse ette üks kord aastas, kuid kui oled tihe saunaskäija, tasub seda vastavalt vajadusele teha tihedamini.

Uputuskrae paigaldamise juhend: HUUM CLIFF STEEL Uputuskrae

Kinnita peegeldi kerise soovitavale küljele nii, et peegeldi ülemised haagid lukustuksid ümber kerise ülemise kitsa ribi. Alumised kinnitushaagid kinnita ümber neile lähima ribi. Jälgi, et peegeldi ülemine serv ja kerise kõrgeim serv jääksid ühele kõrgusele. Ongi valmis!
PS! Kasutades samaaegselt kaitsepiiret, tuleks peegeldi kinnitada enne kaitsepiirde puitosa paigaldamist.
PS! Mugava paigaldamise huvides kinnita peegeldi enne kerisekivide ladumist.
