STEEL Mini elektrikerise paigaldamine
Uuendatud september 15, 2022
Allalaetav STEEL Mini elektrikerise paigaldusjuhend: HUUM STEEL Manual
Kontrolli enne paigaldamist
Kerise paigaldamine
Kerise elektrivõrku ühendamine
Kerisekivid
Kontrolli enne paigaldamist
- Kontrolli, kas peakaitsme maksimaalne voolutugevus on vastavuses kerise parameetritega?
- Kas STEEL Mini elektrikerise võimsus (kW) on vastavuses leiliruumi ruumalaga (m3)? Kui leiliruumis on isoleerimata tellistest, plaatidest, klaasist või palkidest seinu, tuleks leiliruumi ruumalale liita 1,5 m3 iga sellise seina ruutmeetri kohta.
- Leiliruumi lae ja seinte minimaalsed ohutuskaugused elektrikerise paigutamisel on toodud Tabelis 1.
Kerise paigaldamine
Keris tuleb paigutada nii, et oleks tagatud ohutud vahekaugused süttivate materjalide ja kerise välispindade vahel.
- STEEL Mini elektrikeris paigaldatakse seinale. Sobivat asukohta valides pea silmas, et see saaksid saunalaval istudes mugavalt leili visata.
- Samuti jälgi, et kerise asukoht ei tekitaks kasutamise ajal ohtlikke olukordi. Näiteks, et saunalistel ei oleks vajadust kuumast kerisest liiga lähedalt mööduda.
- Kontrolli Tabelist 1 minimaalseid ohutuskauguseid kerise ning leiliruumi lae ja seinte vahel.
- Toitekaabli sisendid asuvad kerise põhja all oleval kaanel.
- STEEL Mini 4 kinnitatakse seina külge spetsiaalse kronsteini abil. Fikseeri kronstein 4 kruviga (soovitatavalt minimaalselt 6 x 40mm) seina külge all näidatud viisil ja kinnita selle külge keris.

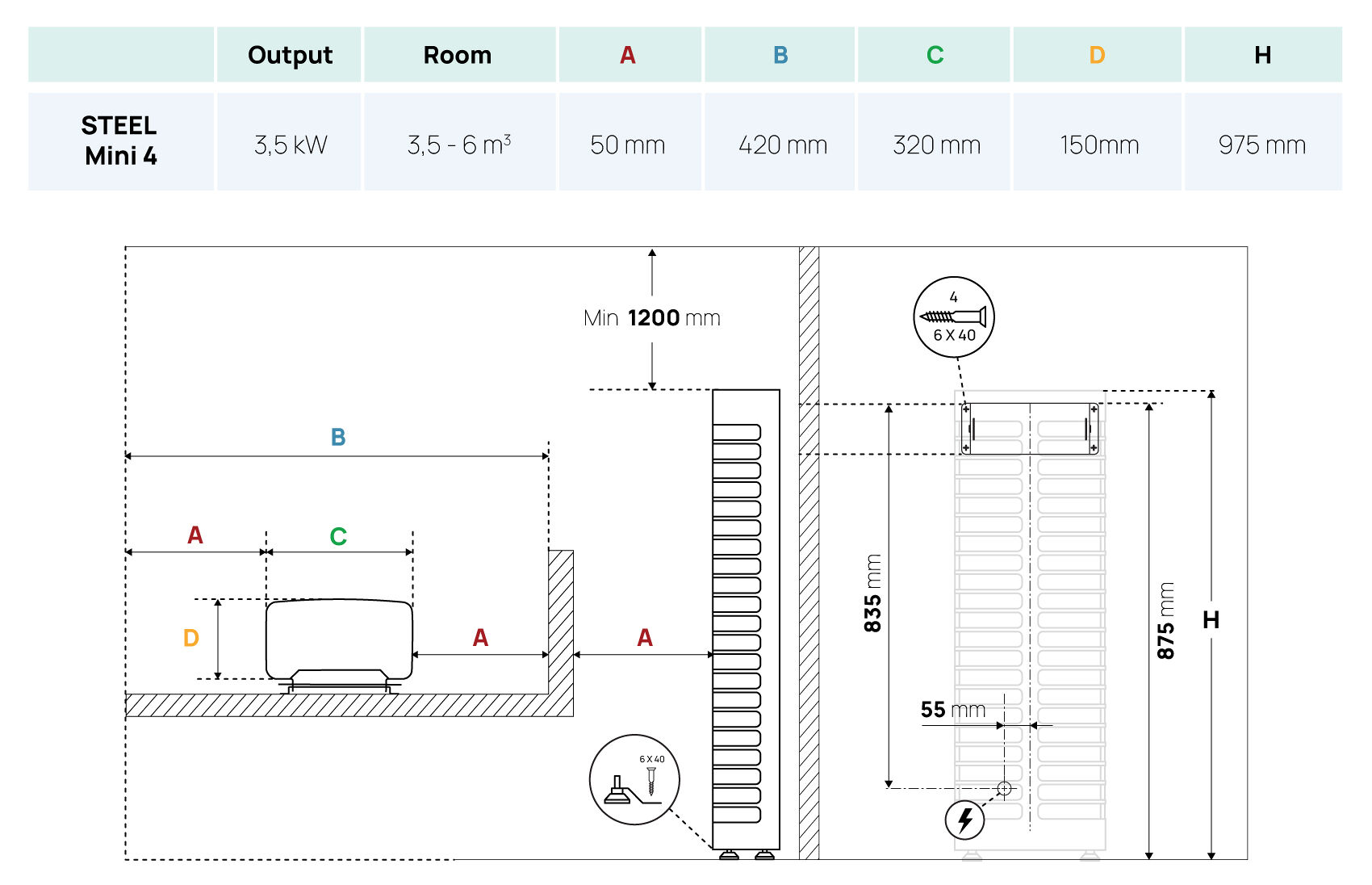

Tabel 1
Kerise elektrivõrku ühendamine
Kerise tohib elektrivõrku ühendada ainult serifitseeritud elektrik.
- Ühenduskaablina tuleb kasutada kummiisolatsiooniga SIHF-JB või samaväärset tüüpi kaablit. Kerise toitekaablina on keelatud kasutada kuumust mittetaluvat PVC-isolatsiooniga kaablit.
- Harutoos peab olema veekindel ja paiknema põrandast kuni 50 cm kõrgusel.
- Soovitame ühendada seadme vooluvõrku ilma rikkevoolu kaitsmelülitita.
- Vaata Tabelist 2 kaabli ristlõikepindala ja kaitsme maksimaalset voolutugevust.
| Tabel 2 | Võimsus (kW) | Küttekehad (kW) | Kaitselüliti (A) | Toitekaabel (N x mm²) |
|---|---|---|---|---|
| STEEL Mini 4 | 3,5 | 3,5 | 16 | 3 x 2,5 |
- Ava kerise elektrikarbi kaas.
- Ühenda toitekaabel klemmliistule nagu elektriskeemil näidatud.
- Sulge kaas.
- Fikseeri kaabel kaabliklambrisse.
Kerisekivid
- STEEL Mini elektrikerisele sobivad kerisekivid, mille läbimõõt on 3-5 cm. HUUMi keristes soovitame kasutada ümaraid kerisekive, mis täiendavad keriste disaini ja annavad mahedamat leili. Meie tootevalikus on ümarad oliviindiabaasist kerisekivid, mida me müüme 15kg pakkides.
- HUUM keristes võib muidugi kasutada ka teiste tootjate kive, kuid soovitame sellisel juhul valiku teha spetsiaalselt keriste jaoks mõeldud kivide seast ning vältida dekoratiivkive, kuna need võivad kergesti puruneda.
Kerisekivide kogus
- STEEL Mini elektrikerise jaoks läheb vaja 60 kg 3-5 cm läbimõõduga kerisekive.
- Loe lähemalt, kuidas kerisekive korrektselt paigaldada.
