UKU sauna juhtsüsteem

Juhtpult tuleb paigaldada leiliruumist välja. Leiliruumi saab paigaldada ainult klaasist ja puidust korpusega juhtpulte. Plastikkorpusega juhtpulti ei tohi leiliruumi paigaldada!

Kui plaanite juhtpuldi paigaldada leiliruumi, ei tohi see põrandast olla kõrgemal kui 100 cm, kaugus kerisest peab olema vähemalt 180 cm (nii kaugel kui võimalik). Lisaks peab juhtpult jääma vähemalt 50 cm kaugusele ventilatsiooni väljatõmbeavadest. Kui uksega seinal on väljatõmbeava, tuleb juhtpult paigaldada ukse vastasseinale.

Kui plaanite juhtpuldi paigaldada sauna välisseinale, peab see olema kaitstud UV-kiirguse ja väliste ilmastikutingimuste eest. Soovitame ehitada väikese puidust kasti või midagi sarnast, et vältida otsest kokkupuudet vihma ja lumega ning kaitsta kondensvee eest.

Plastikkorpus

Plastkorpusega juhtpult tuleb paigaldada leiliruumist välja.

Paigaldamise sammud:

• Ühendage kaabel numbrite järgi, veendudes, et numbrid ühtivad UKU peamooduli poolega.
• Kinnituskruvide augud on juhtpuldil peidetud nupu alla. Eemaldage nupp seda õrnalt tõmmates.
• Kinnitage juhtpult kruvidega seinale.
• Pange nupp tagasi.

Klaaskorpus

Leiliruumi saab paigaldada klaaskorpusega juhtpuldi. Leiliruumis tuleb see paigaldada kerisest eemale ja põrandast kuni 1 m kõrgusele.

Klaaskorpusega juhtpult süvistatakse seina sisse. Enne paigaldamist tehke soovitud kohta seinasüvend mõõtmetega 65 × 105 × 27 mm.

Paigaldamise sammud:

• Eemaldage klaasi kaitsekile ja juhtpuldi nupp.
• Eemaldage klaas. Klaas on kinnitatud magnetitega.
• Ühendage kaabel numbrite järgi, veendudes, et numbrid ühtivad UKU peamooduli poolega.
• Valige seina materjalile sobivad kinnitusvahendid.
• Kinnitage juhtpult seina külge.
• Asetage klaas ettevaatlikult tagasi juhtpuldi korpusele.
• Paigaldage nupp.

Kui juhtpuldi süvistatult seina paigaldamine ei ole võimalik leiliruumi konstruktsiooni või pinnaviimistluse tõttu, saab selle kinnitada seinale juhtpuldi kinnitusraami abil.

Puidust korpus

Leiliruumi saab paigaldada puidust korpusega juhtpuldi. Leiliruumis tuleb see paigaldada vähemalt 180 cm kaugusele kerisest ja kuni 100 cm kõrgusele põrandast.

Paigaldamise sammud

• Eemaldage UKU juhtpuldi tagakaas, et see seinale kinnitada.
• Paigaldage tagakaas seinale, paigutades selle ülemine serv silmade kõrgusele.
• Ühendage toitekaabel seadme kruviklemmiga.
• Kinnitage seade juba seinale paigaldatud tagakaane külge.
• Kinnitage see külgedelt kruvidega.

Jah, kuid peamooduli ja ekraaniseadme vaheline kaabel ei tohi olla pikem kui 20 m.

UKU 4.1 paigaldus- ja kasutusjuhendi leiad siit.

UKU 4.2 paigaldus- ja kasutusjuhendi leiad siit.

Seadete menüü avamiseks hoidke juhtuldi nuppu 9 sekundit all.

Kaugkäivituse ohutusfunktsioon tagab, et teie sauna sisse lülitamine mobiilirakenduse kaudu on ohutu. Enne kerise sisse lülitamist tuleb kinnitada, et saun on tühi ja uks suletud. Kui see on kinnitatud, on sauna kaugteel sisse lülitamine ohutu, kuni ust ei avata.

Miks see oluline on?

See funktsioon hoiab ära juhusliku kerise kütmise, kui saun ei ole tühi, vähendades tulekahju, ülekuumenemise või leiliruumi jäetud esemete kahjustamise ohtu. See seab esikohale kasutaja ohutuse ja tagab sauna nõuetekohase toimimise.

Millal seda kasutada?

Sauna kaugkütteks kasutage alati kaugkäivituse ohutusfunktsiooni. Järgige kinnitussamme ja veenduge enne sauna rakenduse kaudu sisse lülitamist, et seda on ohutu teha. Kui sauna uks on avatud, korrake kaugkütte taasaktiveerimiseks kinnitusprotsessi.

Kas seda saab välja lülitada?

Kaugkäivituse kinnituse saab juhtpuldil seadete menüü kaudu välja lülitada. Sellisel juhul saate sauna sisse lülitada telefonirakendusest, ilma et peaksite kinnitama sauna ohutust.

Lihtne algoritm hoiab kõik küttekehad samal ajal töös, kuni saavutatakse soovitud sihttemperatuur. Pärast seadistatud temperatuuri saavutamist lülitatakse seadmed välja, kuni temperatuur langeb paar kraadi alla määratud temperatuuri – ja pärast seda kuumenevad need kõik uuesti ja tsükkel kordub.

 Nutikas algoritm rakendab kõik küttekehad, kuni saavutatakse soovitud temperatuur, ja lülitab need siis üksteise järel järk-järgult välja. See võimaldab säästa elektrit, eriti kui kerises on palju kive (üle 50 kg).

1. Hoidke juhtpuldi nuppu 6 sekundit all.
2. Valige nuppu keerates soovitud aeg.
3. Ühekordne lühike vajutus – lülitab taimeri sisse.

Lapseluku saab sisse või välja lülitada. Kui funktsioon on juba aktiveeritud, lülitub lapselukk automaatselt sisse, kui juhtpuldi ekraan välja lülitub.

1. Hoidke ekraani nuppu umbes 9 sekundit all.
2. Kõigepealt kuvatakse taimer, hoidke nuppu all, kuni jõuate menüüsse.
3. Keerake nuppu, kuni lapseluku tekst on esile tõstetud.
4. Vajutage nuppu üks kord, et see sisse lülitada. Väljuge menüüst.

Seadme sisselülitamiseks, kui lapselukk on sisse lülitatud, hoidke nuppu all ja keerake seda esmalt 90° päripäeva ja seejärel 90° vastupäeva ning seejärel tagasi algasendisse.

Leidke menüüst “Kütmise aeg” funktsioon ja määrake oma sauna tüübile vastav kütmise aeg.

-> Privaatsed saunad 3 h või 6 h

-> Poolavalikud saunad 12 h

-> Avalikud saunad 18 h

Kohapealse juhtpuldi kasutamisel järgib keris seadetes määratud kütmisaega, kuid kasutaja saab kütmise ka varem peatada.

Kütmisaja määramisel kestusele üle 6 tunni (privaatsete saunade maksimaalne kütmisaeg) peab kasutaja kinnitama, et see on poolavalik saun (maksimaalne kütmisaeg 12 h) või avalik saun (maksimaalne kütmisaeg 18 h).

Broneeringute automaatseks käivitamiseks on vaja vähemalt 12 tundi.

UKU 4.1 paigaldus- ja kasutusjuhendi leiad siit.

UKU 4.2 paigaldus- ja kasutusjuhendi leiad siit.

Kui sauna juhtpuldi ekraan ei lülitu sisse, ei saa see UKU juhtsüsteemist toidet.

Palun võtke meiega ühendust aadressil support@huum.eu ja lisage kirjale probleemi kirjeldus.

Taaskäivitage ruuter ja proovige uuesti ühendada.

UKU ühendamiseks Wi-Fi-ga tehke järgmist.

• Minge UKU juhtpaneeli seadete menüüsse (hoidke nuppu all 6 sekundit – kõigepealt jõuate taimeri menüüsse, hoidke nuppu all, kuni jõuate seadete menüüsse).
• Minge jaotisse Wi-Fi seaded.
• Avage SSID ja valige see.
• Järgmisena valige menüüst õige Wi-Fi-võrk. Veenduge, et teie erinevatel Wi-Fi-võrkudel poleks sama nimi. Muidu võib tekkida probleeme võrguga ühenduse loomisel.
• Pärast Wi-Fi-võrgu valimist sisestage parool. Veenduge, et teie Wi-Fi-võrgu nimi ja parool ei oleks pikemad kui 20 tärki.
• Pärast parooli sisestamist klõpsake nuppu Ühenda ja järgige viisardi juhiseid.

Veenduge, et loote ühenduse 2,4 GHz võrguga, mitte 5 GHz võrguga. Kui nii 2,4 GHz kui 5 GHz võrgul on sama nimi, nimetage üks neist ümber ja seejärel looge ühendus 2,4 GHz võrguga. Kontrollige ka seda, et Wi-Fi nimi ja parool ei oleks pikem kui 20 numbrit. Kontrollige, et parool ei sisalda tühikuid.

Kui UKU Wi-Fi sauna juhtsüsteemi juhtpaneel ei loo võrguühendust, salvestage kuvatõmmis vealogist, mis kuvatakse pärast nupu “Ühenda” vajutamist ja saatke see meile e-posti aadressil support@huum.eu.

Mõõdetud temperatuuride väike erinevus on täiesti normaalne. See tuleneb seadmete mõõtmispiirangutest. Kui erinevus on suurem kui 10–15 kraadi, peaksite siiski kontrollima järgmist.

• Kas temperatuuriandur ja saunatermomeeter on paigutatud leiliruumis erinevatesse kohtadesse, kus temperatuurid ongi erinevad?
• Kas temperatuuriandur on kerisele liiga lähedal? Või on see uksele liiga lähedal?
• Parim asukoht temperatuurianduri jaoks on 50 cm kaugusel kerisest ja umbes 15 cm kaugusel laest. Seda ei tohiks paigutada ventilatsiooniavade lähedale ning see peaks olema vähemalt 50 cm kaugusel akendest ja uksest.

Kui ükski ülalkirjeldatud põhjustest ei kehti ja probleem püsib, on rike tõenäoliselt temperatuurianduris või selle juhtmetes ja see tuleb välja vahetada. Palun võtke meiega ühendust meiliaadressil support@huum.eu, kirjeldage probleemi, lisage oma sauna ID ja leiliruumi pilt.

Lapselukk

Lapseluku funktsioon tagab ohutuse sauna juhtpaneeli kasutamisel ja takistab soovimatut juurdepääsu.

Auruti

Auruti funktsioon võimaldab seadistada juhtsüsteemiga ühendatud auruti intensiivsust.

Valgustus

Valgustuse funktsioon võimaldab juhtsüsteemiga ühendatud saunaruumi valgustusseadme sisse või välja lülitada.

Kütmisaeg

Maksimaalse kütmisaja seadistamiseks saate kasutada juhtpuldi seadeid – juhtsüsteem lülitab eelseadistatud aja järel sauna kütteseadme välja.

Temperatuuriühik

Saate valida sauna temperatuuri jaoks soovitud ühiku (Celsius/Fahrenheit).

Küttealgoritm

Saate valida lihtsa ja nutika küttealgoritmi vahel. Lihtne algoritm hoiab kõik kütteelemendid sisse lülitatuna, kuni saavutatakse soovitud sihttemperatuur. Nutikas algoritm alustab järk-järgult kütteelementide väljalülitamist pärast sihttemperatuuri saavutamist. Nutikas algoritm aitab vähendada elektritarbimist, eriti suure kivide kogusega (> 50 kg) keriste puhul.

Ventilatsioon/valgustus

See funktsioon võimaldab ukse avamisel automaatselt 10, 15 või 20 minutiks sisse lülitada juhtsüsteemiga ühendatud ventilatsioonisüsteemi või sauna valgustuse.

Taimer

Sauna kütmise algusaega saab seadistada 30-minutiliste intervallidega.

Ukseandur

Ukseandur võimaldab vältida ülekuumenemist ja lülitab kerise välja, kui leiliruumi uks on avatud.

Ülekuumenemiskaitsega temperatuuriandur

Ülekuumenemise kaitset rakendatakse siis, kui leiliruumi temperatuur on tõusnud ligikaudu 130 kraadini, et vältida kuumakahjustusi.

UKU sauna juhtsüsteemi komplekt sisaldab kõiki juhtsüsteemi paigaldamiseks ja kasutamiseks vajalikke komponente:

• sauna juhtpaneel;
• peamoodul (175 ×75 × 250 mm);
• temperatuuriandur;
• ukseandur;
• temperatuurianduri ja ukseanduri kaablid (5 + 5 m; 2 × 0,23 mm²);
• juhtpaneeli kaabel (3 m; 4 × 0,34 mm²).

• Elektriline kaitselüliti peab olema piisav (kerise kasutusjuhend)
• Palun ärge ühendage RCD- või GFCI-kaitsmeid (maandusvoolu kaitsmed).
• Toitekaablid peavad olema valitud kerise jaoks piisava ristlõikega (kerise kasutusjuhend).
• Kerise võimsus peab vastama leiliruumi mahule, arvestades isoleerimata ja soojust akumuleerivaid pindu (kalkulaator)
• Sauna ventilatsioon peab olema nõuetekohane. Loe lähemalt meie ventilatsiooni blogiartiklist.

1. Seadme kahjustuste vältimiseks peaks peamooduli töökeskkonna temperatuur jääma vahemikku –20 °C kuni 50 °C ja ruumi maksimaalne niiskus ei tohiks ületada 95%.
2. Juhtpaneel tuleb paigaldada leiliruumist välja. Leiliruumi saab paigaldada ainult klaasist ja puidust korpusega juhtpaneele.
3. Määrake juhtsüsteemi osade asukoht ruumis, seejärel mõõtke nende ühendamiseks vajalike kaablite pikkused.
4. Peamooduli paigaldamisel jälgige, et juhtpaneeli oleks alati võimalik avada.

Võimalusi on kaks: leiliruumi sisse või sellest väljaspoole. Valitud lahendusest olenevalt esineb mõningaid erinevusi.

UKU juhtsüsteemi paigaldamine väljaspool leiliruumi.

Peamine erinevus on temperatuurianduri asukohas. Ruumi suuruse ja konstruktsiooni tõttu ei saa andurit seinale paigaldada. Sellisel juhul saab anduri paigaldada lakke.

Peamooduli saab paigaldada ka väljaspoole leiliruumi ja kasutada ilmastikukindlat korpust, et kaitsta seda otsese kokkupuute eest vee, lume ja kondenseerunud veega. Sellisel juhul ei sobi isoleeritud karbid, näiteks metallist jaotuskilbid.

UKU juhtsüsteemi paigaldamine leiliruumi

Temperatuurianduri asukoht jääb samaks, kuid juhtpaneeli ei saa paigaldada põrandast kõrgemale kui 1 meeter ja peamoodul peab olema põrandast maksimaalselt 10 cm kaugusel ja kütteseadmest võimalikult kaugel (min 180 cm).

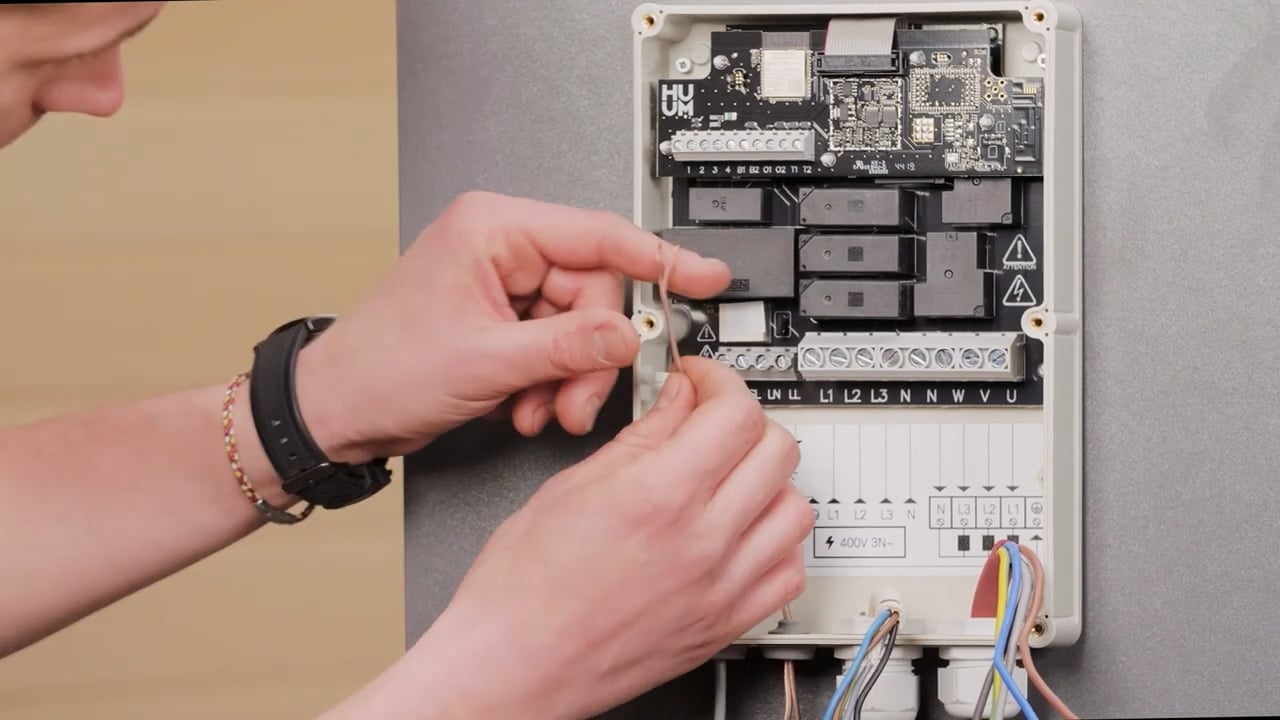

Peamooduli paigaldamisel veenduge, et teil oleks alati juurdepääs paneelile ja võimalus seda avada. Ärge kinnitage peamoodulit lae ega kaldpindade külge.

Toitekaabli otste pressimine on kohustuslik. Metallmuhvi kokkusurumine tagab, et traadi keermed püsivad kindlalt paigal, mis vähendab lahtiste ühenduste riski, mis võib omakorda põhjustada elektririkkeid või ohutusega seotud probleeme.

Kui kaablitihendeid ei kasutata, siis seadme IP-klass ei kehti!

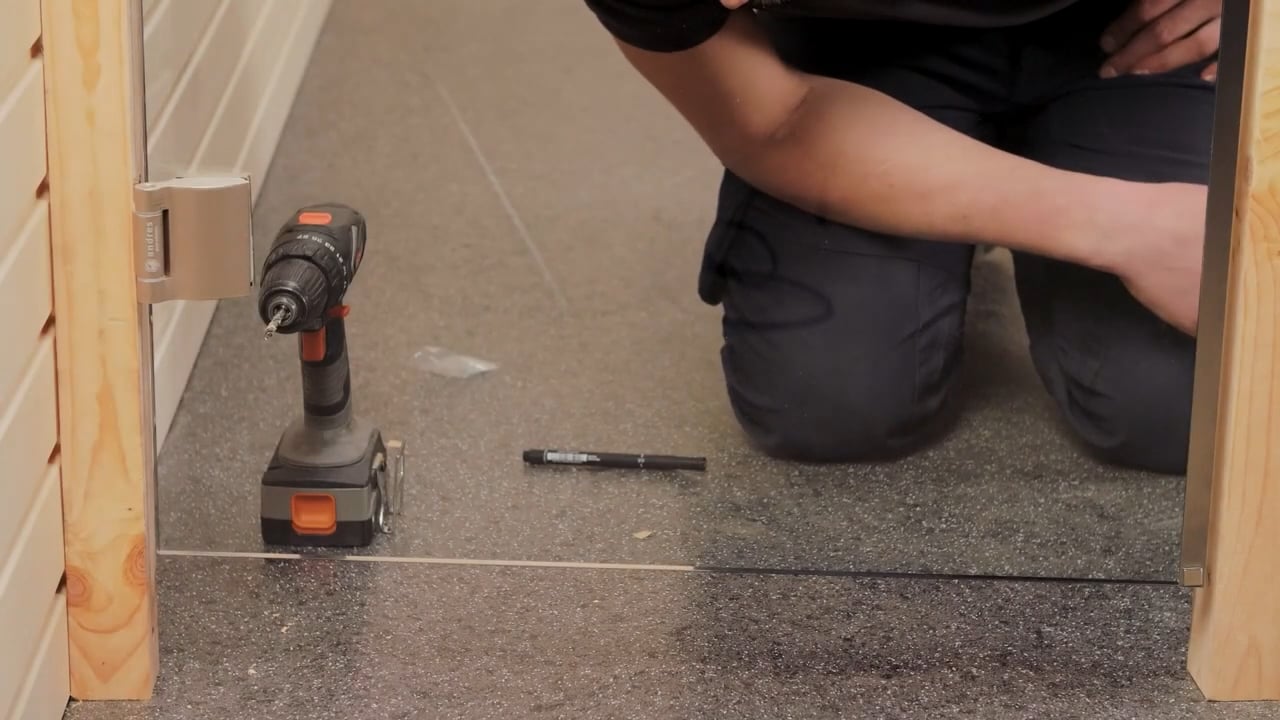

Ukseandur tuleb paigaldada ukseraami ukselingi poolele, maksimaalselt 40 cm kõrgusele põrandast. Kõrgemale paigaldamisel võib temperatuur mõjutada magneti jõudlust ja magnetlindi vastupidavust. Anduri ja peamooduli vaheline kaabel ei tohi olla pikem kui 10 m.

Ukseandur on üks ohutusabinõudest, mis tuleb paigaldada, ja seda ei tohi paigaldamata jätta.

Ukse sulgemisel peaksid andur ja magnet jääma kergelt nihkesse ning nendevaheline kaugus ei tohi ületada 10 mm.

Vahemaa aknast/uksest

Temperatuuriandur peab asuma vähemalt 50 cm kaugusel leiliruumi nurkadest ja õhuavadest (uks, aken, ventilatsioon).

Kaugus laest

Kui temperatuuriandur on paigaldatud seinale, ei tohi andur olla laest kaugemal kui 15 cm.

Kaugus kerisest

Temperatuuriandur ei tohiks asuda otse kerise kohal, vaid 50 cm kaugusel kerise välisservast.

Kui andurit ei saa ruumi suuruse või konstruktsiooni tõttu nõuetekohasele kaugusele seinal paigaldada, tuleb see paigaldada lakke. Paigaldage see 50 cm kaugusele kerise servast lae kõrgeimasse punkti.

Temperatuurianduri õigele kohale paigaldamine on oluline sauna täpse temperatuuri reguleerimise ning kasutajate ohutuse tagamiseks ja optimaalse kütmistõhususe saavutamiseks. Õigesti paigutatud andur aitab säilitada ühtlast ja mõnusat temperatuuri kogu saunas, vältides üle- või alakütmist. See tagab ka kütteseadme tõhusa töö, reageerides soojust täpselt tegeliku ruumi temperatuuri järgi, mitte lokaalsete kuumade või külmade kohtade järgi. Kõige tähtsam on see, et andurite õige paigutus aitab vältida ohtlikke äärmuslikke temperatuure, aidates kaasa ohutule ja nauditavale saunakogemusele.

Laiendusmoodul on vajalik kütteseadmetele, mille väljundvõimsus ületab 18 kW, kuna kütteseadme jaoks vajalik voolutugevus ületab standardseid koormuspiiranguid. Laiendusmoodul aitab koormust jaotada ja võimaldab juhtida suuremat voolu, tagades ohutu ja tõhusa töö. Ilma laiendusmoodulita võib elektrisüsteem üle kuumeneda või võib tekkida ülekoormus, mis ohustab nii kütteseadme kui ka elektrivõrgu üldist töökindlust. Laiendusmoodulit ei tohi kasutada ühefaasilise ühendusega.

Kolmefaasilise ühenduse korral on vaja laiendusmoodulit, kui kütteseadme võimsus on üle 18 kW.

Kui oled soetanud UKU Local juhtsüsteemi, kuid soovid sellele lisada WiFi võimekuse, on sul võimalik seda teha HUUM mobiilirakenduses. Uuendamiseks ei pea kutsuma tehnikut. Kõigepealt peate ühendama UKU juhtsüsteemi Wi-Fi-võrguga, nagu eespool kirjeldatud, seejärel installima HUUM-i mobiilirakenduse ja looma konto. Kõik edasised juhised leiate mobiilirakendusest.

UKU 4.1 paigaldus- ja kasutusjuhendi leiad siit.

UKU 4.2 paigaldus- ja kasutusjuhendi leiad siit.

Kui juhtpaneeli ekraanil kuvatakse veateade „Temperatuurianduri tõrge!“, tähendab see, et peamoodul ei saa temperatuuriandurilt õiget teavet.

Võimalikud põhjused:

– kaablid ei ole korralikult ühendatud

– kaabel on vigane

– temperatuuriandur on rikkis

Palun võtke meiega ühendust aadressil support@huum.eu ja lisage kirjale probleemi kirjeldus.

Kui juhtpaneeli ekraanil kuvatakse veateade „Uks avatud“, tähendab see, et peamoodul ei saa ukseandurilt õiget teavet.

Võimalikud põhjused:

– andur ja magnet ei ole õigesti joondatud

– peamoodul ei tööta korralikult

– ukseandur on rikkis

– kaabliühendus on vigane

Palun võtke meiega ühendust aadressil support@huum.eu ning lisage kirjale probleemi kirjeldus ja sauna ID.
