CORE elektrikerise ja kerise viimistluse paigaldamine
Uuendatud september 16, 2022
CORE elektrikerise paigaldamine
Allalaetav CORE elektrikerise paigaldusjuhend: HUUM CORE Manual
Kontrolli enne paigaldamist
Kerise paigaldamine
Kerise elektrivõrku ühendamine
Kerisekivid
CORE elektrikerise viimistluse paigaldamine
Kontrolli enne paigaldamist
- Kontrolli, kas peakaitsme maksimaalne voolutugevus on vastavuses kerise parameetritega?
- Kas kerise võimsus (kW) on vastavuses leiliruumi ruumalaga (m3)? Kui leiliruumis on isoleerimata tellistest, plaatidest, klaasist või palkidest seinu, tuleks leiliruumi ruumalale liita 1,5 m3 iga sellise seina ruutmeetri kohta.
- Leiliruumi lae ja seinte minimaalsed ohutuskaugused CORE elektrikerise paigutamisel on toodud Tabelis 1.
Kerise paigaldamine
Keris tuleb paigutada nii, et oleks tagatud ohutud vahekaugused süttivate materjalide ja kerise välispindade vahel.
- Sobivat asukohta valides pea silmas, et saaksid saunalaval istudes mugavalt leili visata.
- Samuti pea silmas, et kerise asukoht ei tekitaks kasutamise ajal ohtlikke olukordi. Näiteks, et saunalistel ei oleks vajadust kuumast kerisest liiga lähedalt mööduda.
- Kontrolli Tabelist 1 minimaalseid ohutuskauguseid kerise ning leiliruumi lae ja seinte vahel.
- Toitekaabli sisendid asuvad kerise põhja all.
- Paigalda kerisele alla kaasas olevad reguleeritavad jalad (4 tk)
Tabel 1
![](https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/huum_kerisejoonised-core_blackbk_ss_01.jpg?func=bound&w=1387&h=1978 1387w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/huum_kerisejoonised-core_blackbk_ss_01.jpg?func=bound&w=210&h=300 210w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/huum_kerisejoonised-core_blackbk_ss_01.jpg?func=bound&w=718&h=1024 718w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/huum_kerisejoonised-core_blackbk_ss_01.jpg?func=bound&w=768&h=1095 768w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/huum_kerisejoonised-core_blackbk_ss_01.jpg?func=bound&w=365&h=521 365w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/huum_kerisejoonised-core_blackbk_ss_01.jpg?func=bound&w=730&h=1041 730w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/huum_kerisejoonised-core_blackbk_ss_01.jpg?func=bound&w=84&h=120 84w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/huum_kerisejoonised-core_blackbk_ss_01.jpg?func=bound&w=168&h=240 168w)
- NB! CORE viimistluseta keris vajab viimistlust.
- NB! Viimistlusega keris võib muutuda väga raskeks ja siis on seda vajalike elektriühenduste tegemiseks keeruline liigutada. Ühenda kerise all vajalikud juhtmed ja kontrolli kerise toimimist enne kui alustad viimistluse paigaldamise ning liistude neetimisega.
Kerise elektrivõrku ühendamine
Kerise tohib elektrivõrku ühendada ainult serifitseeritud elektrik.
- Ühenduskaablina tuleb kasutada kummiisolatsiooniga SIHF-JB või samaväärset tüüpi kaablit. Kerise toitekaablina on keelatud kasutada kuumust mittetaluvat PVC-isolatsiooniga kaablit.
- Harutoos peab olema veekindel ja paiknema põrandast kuni 50 cm kõrgusel.
- Soovitame ühendada seadme vooluvõrku ilma rikkevoolu kaitsmelülitita.
- Vaata Tabelist 2 kaabli ristlõikepindala ja kaitsme maksimaalset voolutugevust.
Tabel 2 | Võimsus (kW) | Küttekehad (kW) | Kaitselüliti (A) | Toitekaabel (N x mm²) |
---|---|---|---|---|
CORE 6 | 6 | 2 | 3 x 10 | 5 x 1,5 |
CORE 9 | 9 | 3 | 3 x 16 | 5 x 2,5 |
CORE 11 | 10,5 | 3,5 | 3 x 16 | 5 x 2,5 |
- Ava kerise elektrikarbi kaas.
- Ühenda toitekaabel klemmliistule nagu elektriskeemil näidatud.
- Sulge kaas.
- Fikseeri kaabel väljaviigule kaablivitsaga.
Kerisekivid
- CORE elektrikerisele sobivad kerisekivid, mille läbimõõt on 5-10cm. HUUMi keristes soovitame kasutada ümaraid kerisekive, mis täiendavad keriste disaini ja annavad mahedamat leili. Meie tootevalikus on ümarad oliviindiabaasist kerisekivid , mida me müüme 15kg pakkides.
- HUUM keristes võib muidugi kasutada ka teiste tootjate kerisekive, kuid soovitame sellisel juhul valiku teha spetsiaalselt keriste jaoks mõeldud kivide seast ning vältida dekoratiivkive, kuna need võivad kergesti puruneda.
Kerisekivide kogus
- CORE elektrikerise jaoks läheb vaja 30 kg 5-10 cm läbimõõduga kerisekive.
- Loe lähemalt, kuidas kerisekive korrektselt paigaldada.
CORE elektrikerise viimistluse paigaldamine
Horisontaalse viimistluse ja plaadi paigaldamine
Allolev juhend on soovituslik ning mõeldud horisontaalsetest lippidest puitmaterjali või plaadi kinnitamiseks CORE elektrikerisele.
- Õigete kinnitusvahendite ja tööriistade valimisel pea nõu spetsialistiga.
- Veendu, et materjal, millega soovid kerist viimistleda, sobib sellel otstarbel saunaruumis kasutamiseks. Vajadusel konsulteeri asjatundjaga.
- Kerise ühe küljepaneeli kaal koos viimistlusega ei tohi ületada 20 kg.
1. Valmista ette kilbid (4tk)
![](https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=bound&w=1415&h=1415 1415w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=crop&w=300&h=300 300w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=bound&w=1024&h=1024 1024w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=crop&w=150&h=150 150w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=bound&w=768&h=768 768w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=crop&w=100&h=100 100w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=crop&w=200&h=200 200w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=crop&w=400&h=400 400w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=crop&w=500&h=500 500w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=crop&w=600&h=600 600w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=crop&w=700&h=700 700w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=crop&w=800&h=800 800w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=bound&w=365&h=365 365w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=bound&w=730&h=730 730w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=bound&w=120&h=120 120w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_01.png?func=bound&w=240&h=240 240w)

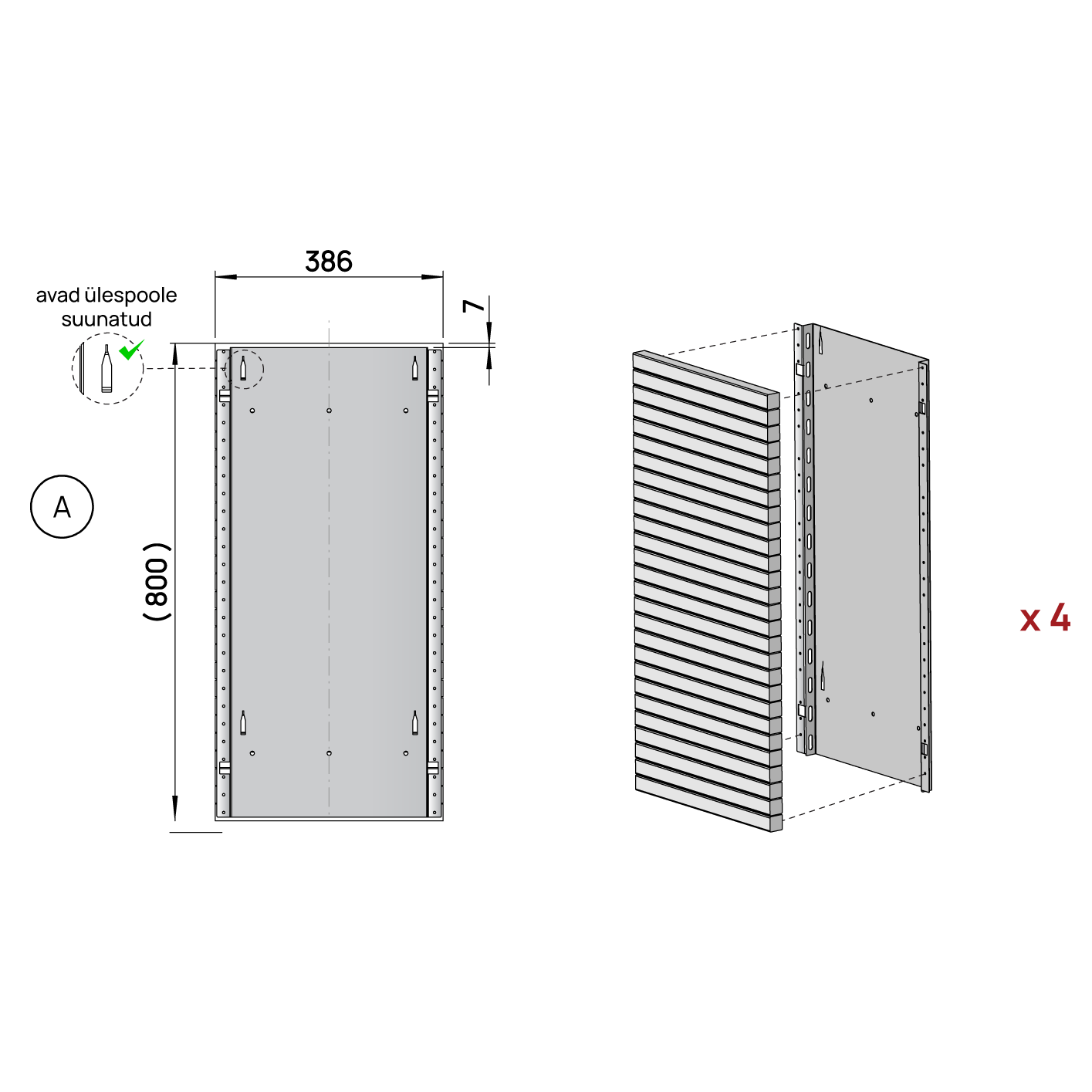

a) Puitpaneeli kinnitamine kilbile
Vali viimistluse kinnitamiseks sobivad kruvid. Kruvi max läbimõõt 4,2 mm. Vajadusel pea nõu asjatundjaga.
![](https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=bound&w=1415&h=1415 1415w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=crop&w=300&h=300 300w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=bound&w=1024&h=1024 1024w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=crop&w=150&h=150 150w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=bound&w=768&h=768 768w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=crop&w=100&h=100 100w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=crop&w=200&h=200 200w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=crop&w=400&h=400 400w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=crop&w=500&h=500 500w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=crop&w=600&h=600 600w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=crop&w=700&h=700 700w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=crop&w=800&h=800 800w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=bound&w=365&h=365 365w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=bound&w=730&h=730 730w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=bound&w=120&h=120 120w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_02.png?func=bound&w=240&h=240 240w)

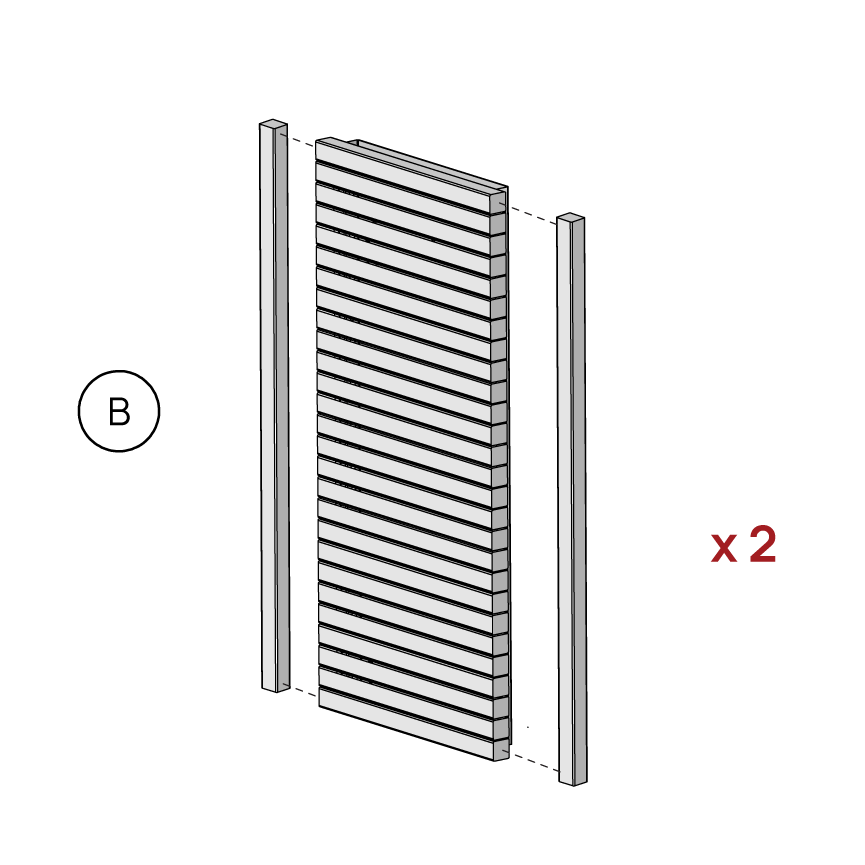

b) Nurgaliistuga kilbid
Soovitame siinses etapis kinnitada nurgaliistud kahe kilbi liistude külge.
![](https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=bound&w=865&h=865 865w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=crop&w=300&h=300 300w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=crop&w=150&h=150 150w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=bound&w=768&h=768 768w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=crop&w=100&h=100 100w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=crop&w=200&h=200 200w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=crop&w=400&h=400 400w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=crop&w=500&h=500 500w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=crop&w=600&h=600 600w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=crop&w=700&h=700 700w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=crop&w=800&h=800 800w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=bound&w=365&h=365 365w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=bound&w=730&h=730 730w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=bound&w=120&h=120 120w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_03.png?func=bound&w=240&h=240 240w)

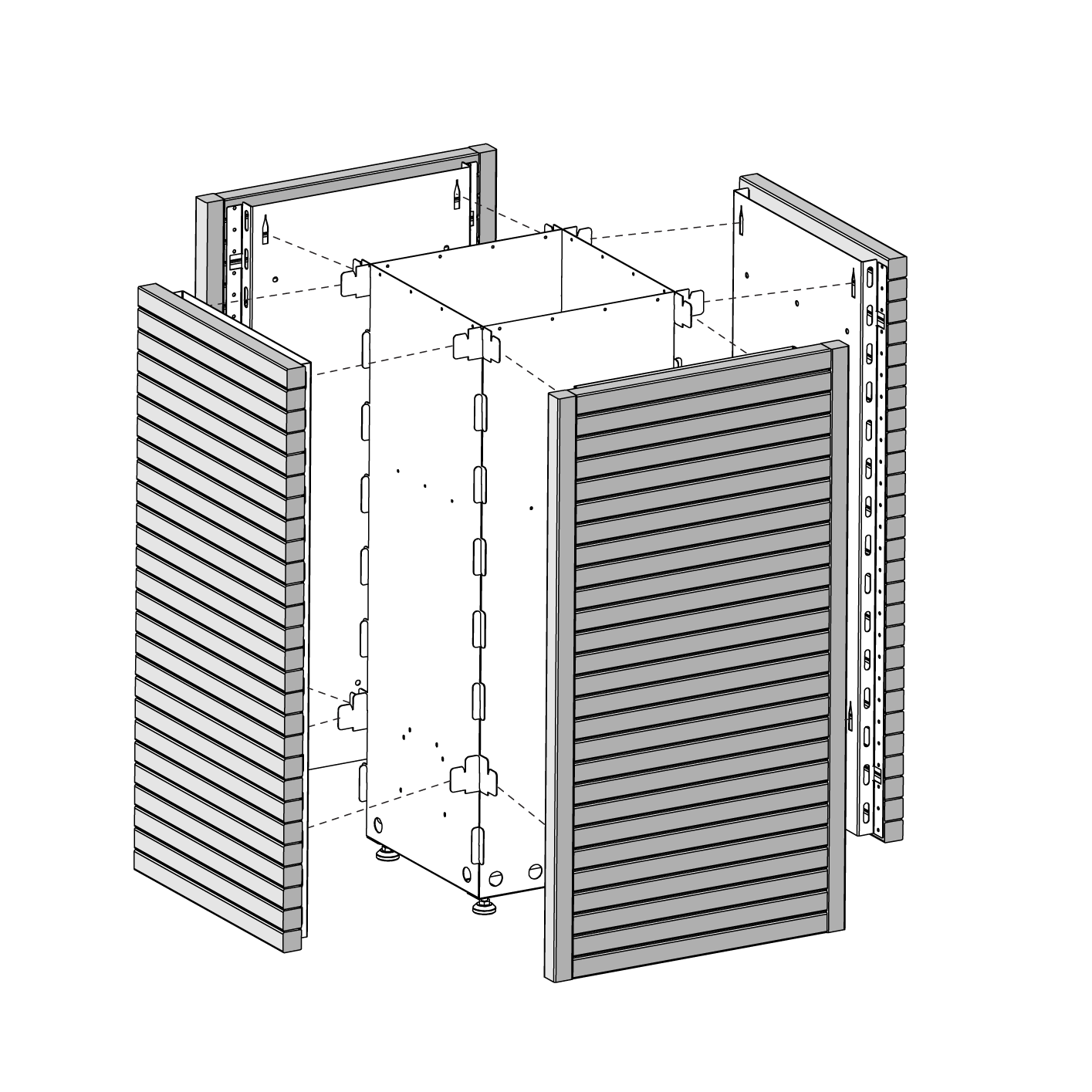

2. Kinnita ettevalmistatud küljepaneelid kerise külge
Jälgi, et kerise alla jääks 25 mm õhuvahe.
![](https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=bound&w=1415&h=1415 1415w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=crop&w=300&h=300 300w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=bound&w=1024&h=1024 1024w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=crop&w=150&h=150 150w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=bound&w=768&h=768 768w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=crop&w=100&h=100 100w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=crop&w=200&h=200 200w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=crop&w=400&h=400 400w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=crop&w=500&h=500 500w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=crop&w=600&h=600 600w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=crop&w=700&h=700 700w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=crop&w=800&h=800 800w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=bound&w=365&h=365 365w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=bound&w=730&h=730 730w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=bound&w=120&h=120 120w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_04.png?func=bound&w=240&h=240 240w)

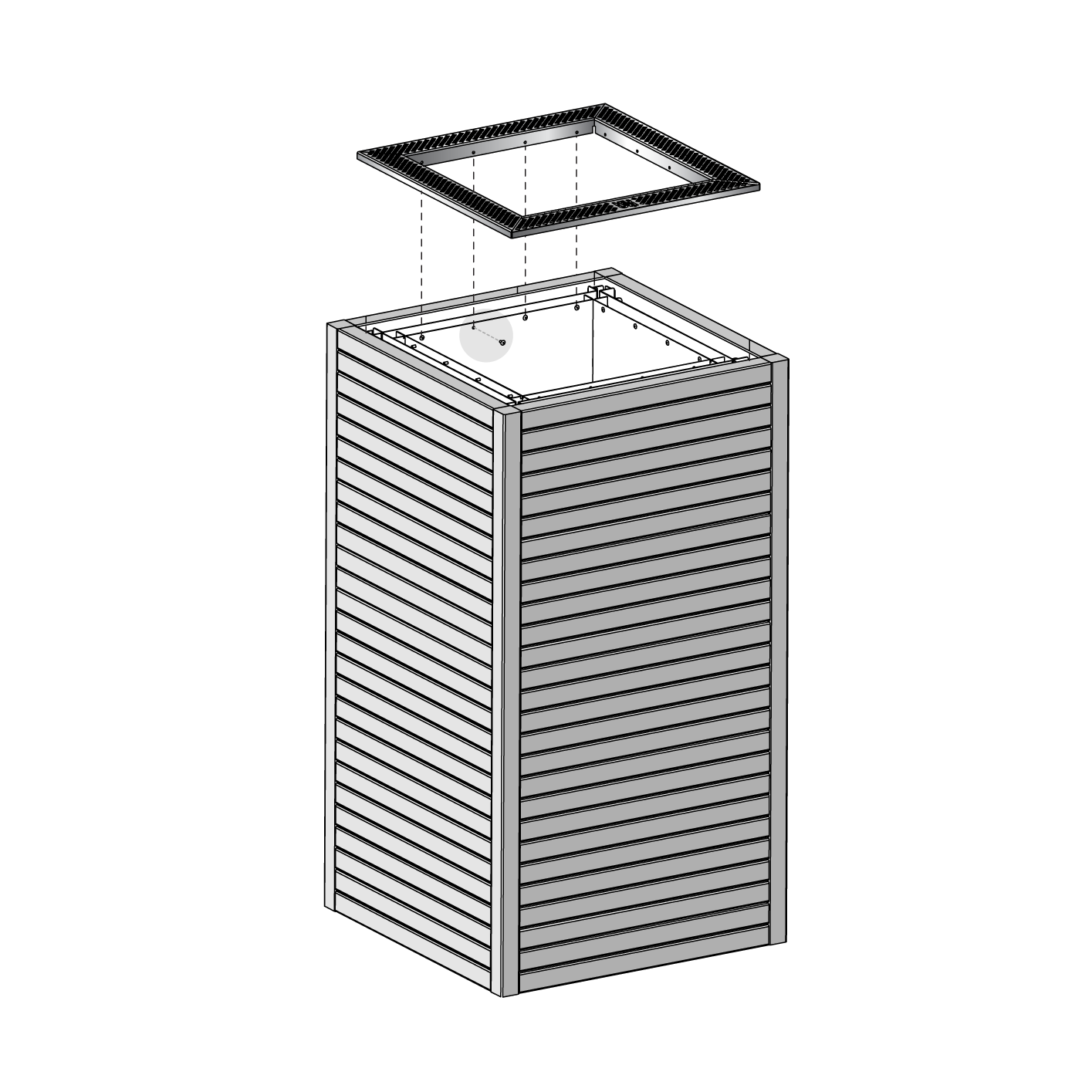

3. Aseta katteliistud kerisele ja kinnita need M4,2×9,5 kruvidega (komplektis kaasas 16 kruvi).
![](https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=bound&w=1415&h=1415 1415w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=crop&w=300&h=300 300w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=bound&w=1024&h=1024 1024w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=crop&w=150&h=150 150w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=bound&w=768&h=768 768w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=crop&w=100&h=100 100w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=crop&w=200&h=200 200w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=crop&w=400&h=400 400w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=crop&w=500&h=500 500w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=crop&w=600&h=600 600w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=crop&w=700&h=700 700w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=crop&w=800&h=800 800w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=bound&w=365&h=365 365w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=bound&w=730&h=730 730w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=bound&w=120&h=120 120w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_horisontaal_05.png?func=bound&w=240&h=240 240w)
Vertikaalse viimistluse paigaldamine
Allolevad juhised on soovituslikud ning mõeldud vertikaalsetest lippidest materjali kinnitamiseks CORE elektrikerisele.
- Õigete kinnitusvahendite ja tööriistade valimisel pea nõu spetsialistiga.
- Veendu, et materjal, millega soovid kerist viimistleda, sobib sellel otstarbel saunaruumis kasutamiseks. Vajadusel konsulteeri asjatundjaga.
- Kerise ühe küljepaneeli kaal koos viimistlusega ei tohi ületada 20 kg.
1. Valmista ette kilbid (4tk)
![](https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=bound&w=1415&h=1415 1415w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=crop&w=300&h=300 300w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=bound&w=1024&h=1024 1024w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=crop&w=150&h=150 150w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=bound&w=768&h=768 768w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=crop&w=100&h=100 100w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=crop&w=200&h=200 200w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=crop&w=400&h=400 400w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=crop&w=500&h=500 500w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=crop&w=600&h=600 600w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=crop&w=700&h=700 700w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=crop&w=800&h=800 800w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=bound&w=365&h=365 365w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=bound&w=730&h=730 730w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=bound&w=120&h=120 120w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_01.png?func=bound&w=240&h=240 240w)
a) Puitpaneelide ettevalmistus
Viimistluse kinnitamiseks kinnitusvinklite (saadaval lisatootena) külge vali sobivad kruvid. Kruvi max läbimõõt on 4,2 mm. Vajadusel pea nõu asjatundjaga.
![](https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=bound&w=1415&h=1415 1415w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=crop&w=300&h=300 300w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=bound&w=1024&h=1024 1024w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=crop&w=150&h=150 150w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=bound&w=768&h=768 768w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=crop&w=100&h=100 100w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=crop&w=200&h=200 200w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=crop&w=400&h=400 400w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=crop&w=500&h=500 500w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=crop&w=600&h=600 600w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=crop&w=700&h=700 700w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=crop&w=800&h=800 800w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=bound&w=365&h=365 365w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=bound&w=730&h=730 730w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=bound&w=120&h=120 120w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_02.png?func=bound&w=240&h=240 240w)
b) Puitpaneeli kinnitamine metallkilbile
Kinnita alusplaadid kilpide külge M5x8 kruvidega (komplektis kaasas 24 kruvi).
![](https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=bound&w=985&h=985 985w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=crop&w=300&h=300 300w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=crop&w=150&h=150 150w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=bound&w=768&h=768 768w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=crop&w=100&h=100 100w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=crop&w=200&h=200 200w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=crop&w=400&h=400 400w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=crop&w=500&h=500 500w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=crop&w=600&h=600 600w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=crop&w=700&h=700 700w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=crop&w=800&h=800 800w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=bound&w=365&h=365 365w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=bound&w=730&h=730 730w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=bound&w=120&h=120 120w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_03.png?func=bound&w=240&h=240 240w)

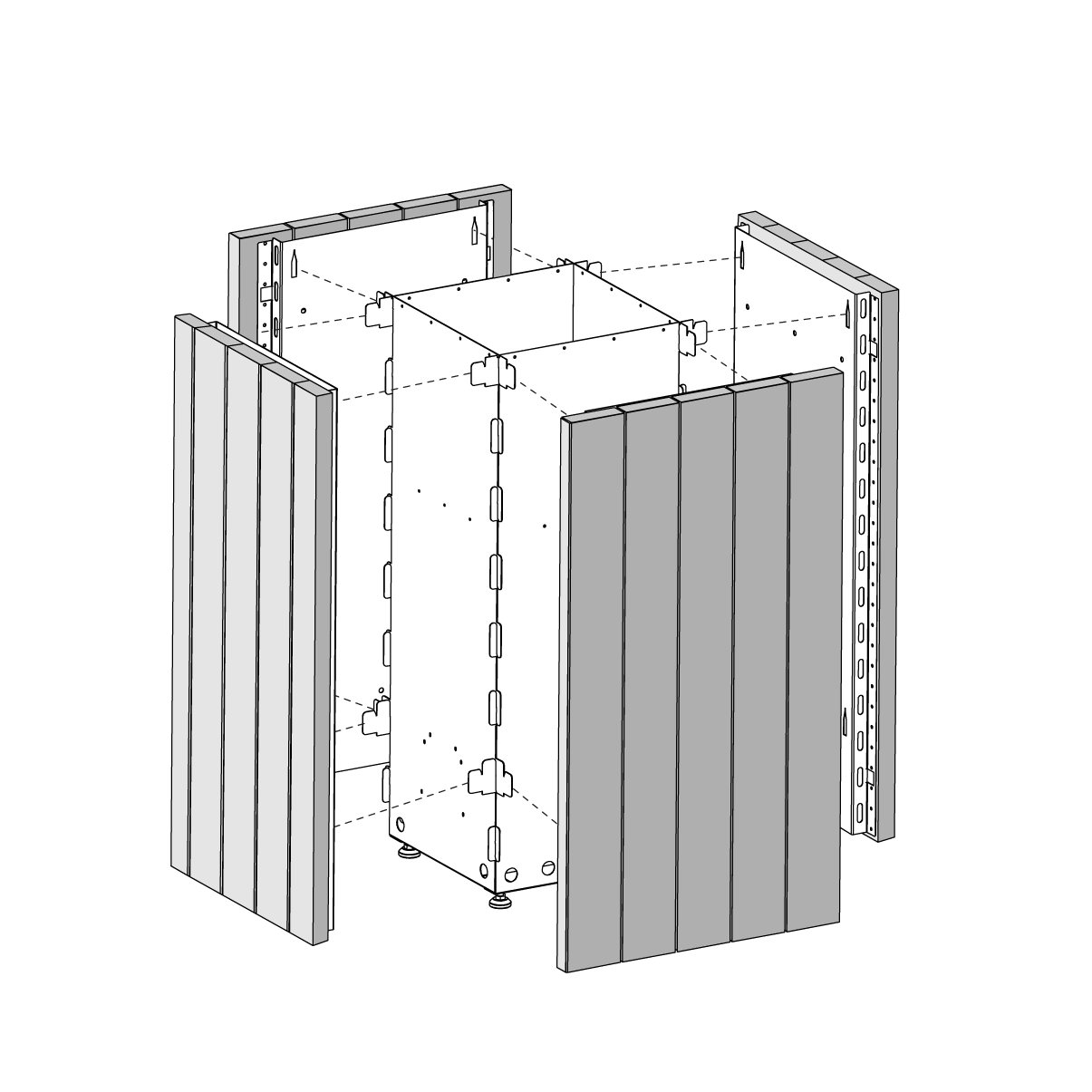

2. Kinnita ettevalmistatud küljepaneelid kerise külge
Jälgi, et kerise alla jääks 25 mm õhuvahe.
![](https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=bound&w=1205&h=1205 1205w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=crop&w=300&h=300 300w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=bound&w=1024&h=1024 1024w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=crop&w=150&h=150 150w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=bound&w=768&h=768 768w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=crop&w=100&h=100 100w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=crop&w=200&h=200 200w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=crop&w=400&h=400 400w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=crop&w=500&h=500 500w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=crop&w=600&h=600 600w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=crop&w=700&h=700 700w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=crop&w=800&h=800 800w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=bound&w=365&h=365 365w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=bound&w=730&h=730 730w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=bound&w=120&h=120 120w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_04.png?func=bound&w=240&h=240 240w)

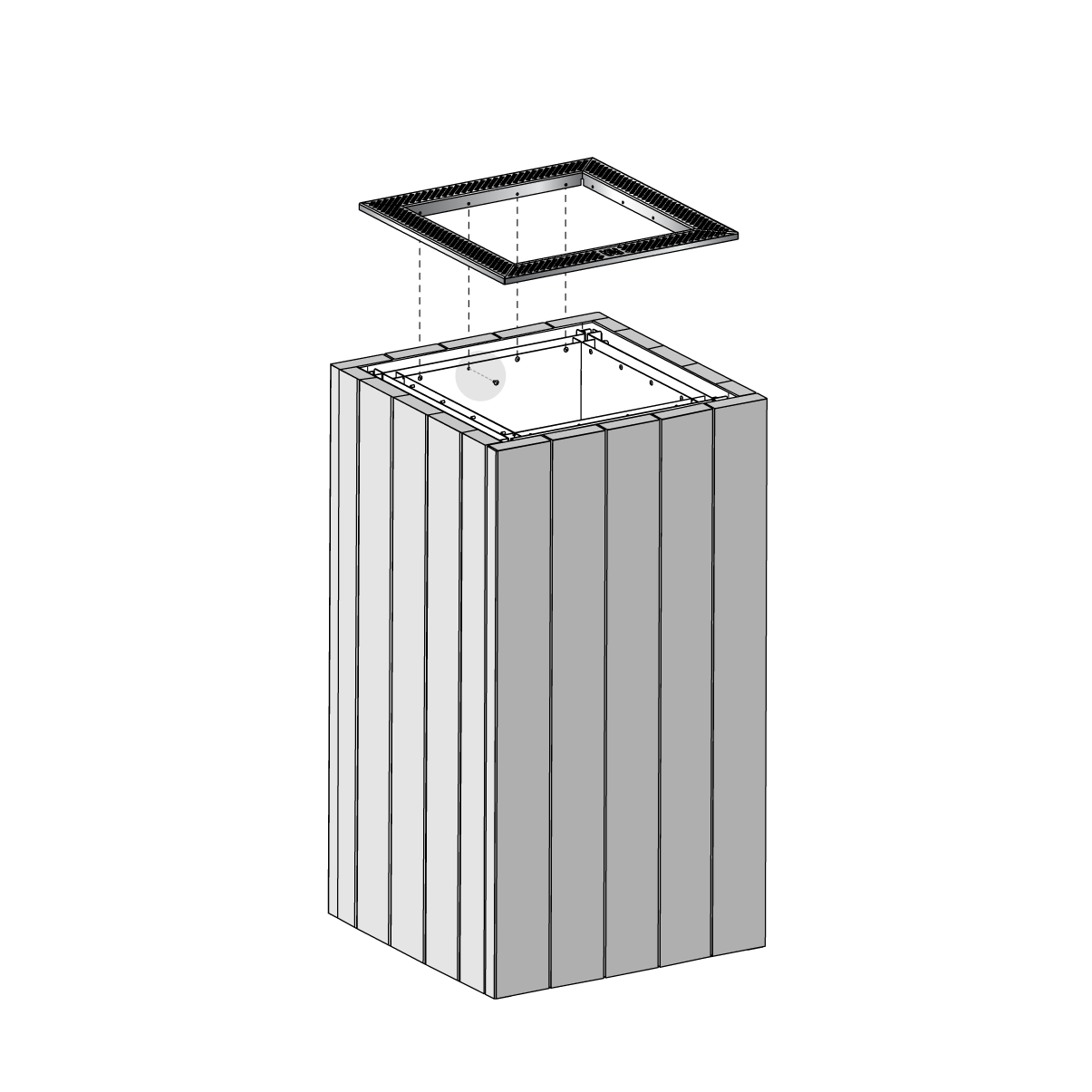

3. Aseta katteliistud kerisele kja kinnita need M4,2×9,5 kruvidega (komplektis kaasas 16 kruvi).
![](https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=bound&w=1205&h=1205 1205w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=crop&w=300&h=300 300w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=bound&w=1024&h=1024 1024w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=crop&w=150&h=150 150w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=bound&w=768&h=768 768w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=crop&w=100&h=100 100w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=crop&w=200&h=200 200w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=crop&w=400&h=400 400w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=crop&w=500&h=500 500w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=crop&w=600&h=600 600w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=crop&w=700&h=700 700w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=crop&w=800&h=800 800w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=bound&w=365&h=365 365w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=bound&w=730&h=730 730w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=bound&w=120&h=120 120w, https://coqujctqma.cloudimg.io/https://huum.ee/wp-content/uploads/2022/09/core_basic_puidu-paigaldus_vertikaal_05.png?func=bound&w=240&h=240 240w)
